PEM-2014L立式磁場電磁鐵

1.概述

  PEM-2014L磁場電磁鐵主要用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等.

  PEM-2014L磁場電磁鐵工作氣隙磁場是根據電磁感應原理，電流源對磁場線包供直流電流，并由導磁回路聚磁產生磁場，調節氣隙大小，改變極面直徑，調整工作電流均可改變工作氣隙磁場的大小強弱。

2、特點

2.1、PEM-2014L磁場電磁鐵采用四柱磁軛結構，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。

2.2、PEM-2014L磁場電磁鐵磁場工作氣隙調節輕便靈活，極帽極柱設計為分體結構，螺紋連接、裝卸方便，極面直徑200mm，工作氣隙80mm（氣隙可以定制）。

2.3、PEM-2014L磁場電磁鐵的工作氣隙調整結構采用螺紋結構，調節桿調節工作氣隙，調節輕便，極頭工作時不需要鎖緊。

2.4、PEM-2014L磁場電磁鐵既可用于磁參數測量，也可在小氣隙時用于小釹鐵硼釤鈷鐵氧體樣品等磁性產品的磁化試驗。

3、技術參數

3.1、極面直徑：φ200mm

3.2、磁場方向：垂直方向

3.3、工作氣隙：0～80mm連續可調

3.4、磁場強度：H≥1.4T， 工作氣隙20mm時

3.5、工作電流：0～25A

3.6、電磁鐵帶水冷系統，可長時間工作。

3.7、重量：約1200kg

3.8、整體尺寸：長800mm*寬520mm*高1180mm

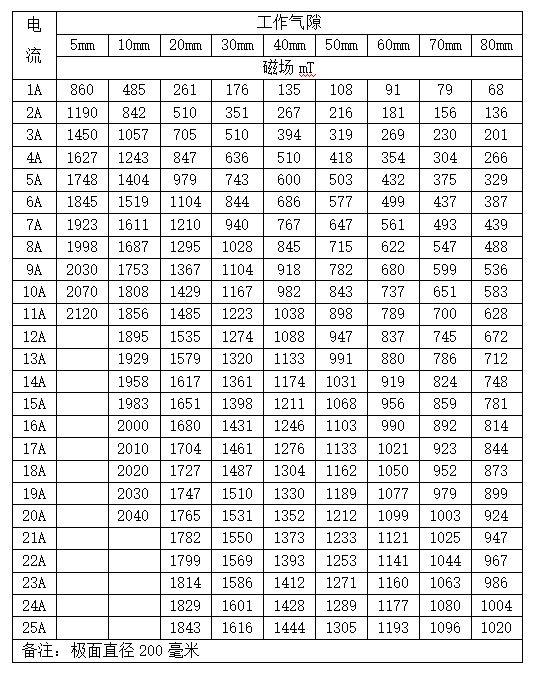

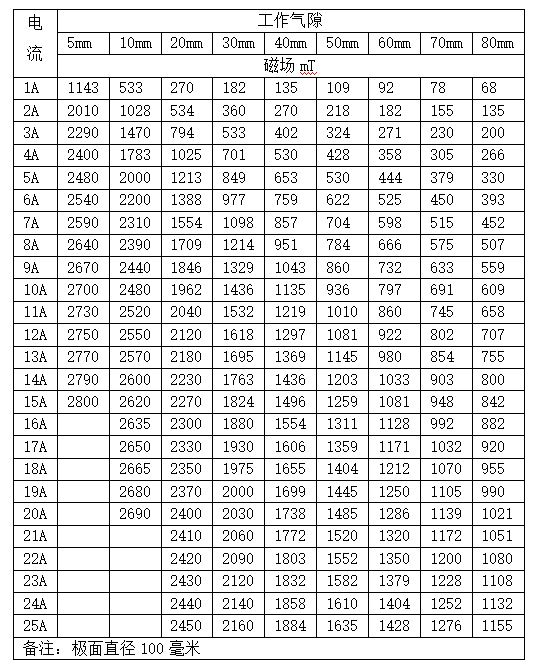

4、磁場參考表
