PEM-60L立式電磁鐵磁場
1.概述
 PEM-60L立式電磁鐵主要用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等.
PEM-60L立式電磁鐵磁場是根據電磁感應原理，電流源對勵磁磁場線包供直流電流，并由導磁回路聚磁產生強磁場，調節氣隙大小，改變極面直徑，改變工作電流均可改變工作氣隙磁場。
2、特點

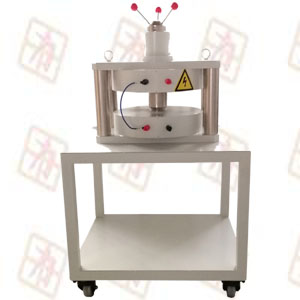

2.1、PEM-60L立式電磁鐵采用四柱H形結構，具有視野開闊，外形美觀，結構可靠，高磁場強度、磁場調節方便等特點。
2.2、工作氣隙調節輕便靈活，極面極柱一體結構，漏磁小，極面直徑最大為Ф80mm（出廠60mm），工作氣隙最大為60mm（其他氣隙可定制）。
2.3、PEM-60L立式電磁鐵的工作氣隙調整結構采用螺紋軸承結構，調節工作氣隙輕松方便。
2.4  PEM-60L立式電磁鐵既可用于磁效應參數測量
3.0、主要技術參數
3.1、極面直徑：60
3.2、工作氣隙：0～60mm連續可調。
3.3、磁感應強度：工作氣隙20mm時，H≥1.2T；工作氣隙60mm時，H≥0.5T；
3.4、最大磁場：工作氣隙5mm時，H＞2T
3.5、剩磁：氣隙10mm時≤5mT
3.6、工作電流：DC  0～12A
3.7、線包絕緣電阻：＞10MΩ
3.8、冷卻方式：自然風冷卻
3.9、磁場尺寸：500W×280D×300H
3.10、支架尺寸：700W×600D×600H
3.11、重量：100kg
4、磁場參數表:

電 流	工作氣隙
	5mm	10mm	20mm	30mm	40mm	50mm	60mm
	磁場（mT）
1A	460	248	130	85	66	51	42
2A	892	470	245	160	125	94	80
3A	1255	690	360	236	183	139	117
4A	1505	900	475	314	243	184	155
5A	1668	1075	587	390	301	228	192
6A	1808	1215	695	467	360	274	230
7A	1922	1323	796	541	417	319	267
8A	2000	1420	886	614	475	364	304
9A		1506	962	683	531	408	341
10A		1583	1028	749	586	452	378
11A		1650	1088	808	638	496	414
12A		1705	1140	861	686	538	450
13A		1754	1186	910	731	578	485
14A		1797	1226	953	772	617	518
15A		1837	1262	991	810	654	549
